Электрокардиограмма (ЭКГ) является важным инструментом для диагностики и мониторинга состояния сердечно-сосудистой системы. Понимание основных элементов ЭКГ позволяет не только врачам, но и пациентам лучше осознавать свое здоровье и вовремя реагировать на возможные отклонения. В данной статье мы рассмотрим ключевые аспекты расшифровки электрокардиограммы, что поможет вам разобраться в значении полученных данных и повысить осведомленность о состоянии своего сердца.

История

В XIX веке стало ясно, что сердце генерирует электричество во время своей работы. Первые электрокардиограммы были получены Габриелем Липпманом с помощью ртутного электрометра. Кривые, созданные Липпманом, имели монофазный характер и лишь отдалённо напоминали современные ЭКГ.

Дальнейшие исследования провёл Виллем Эйнтховен, который разработал струнный гальванометр для фиксации настоящей электрокардиограммы. Он ввёл современные обозначения зубцов ЭКГ и описал некоторые нарушения в работе сердца. В 1924 году Эйнтховен получил Нобелевскую премию по медицине.

Первая отечественная публикация по электрокардиографии вышла под авторством русского физиолога А. Самойлова в 1909 году (Электрокардиограмма. Йенна, издательство Фишер).

Врачи подчеркивают, что расшифровка электрокардиограммы (ЭКГ) требует глубоких знаний и опыта. Основные элементы, на которые обращают внимание специалисты, включают ритм, частоту сердечных сокращений, а также форму и продолжительность различных волн. Например, зубец P отражает активность предсердий, комплекс QRS — работу желудочков, а зубец T показывает реполяризацию. Врачи также акцентируют внимание на интервалах, таких как PR и QT, которые могут указывать на наличие различных заболеваний. Правильная интерпретация ЭКГ позволяет выявить аритмии, ишемию и другие патологии, что делает этот метод незаменимым в кардиологии. Однако важно помнить, что ЭКГ — это лишь один из инструментов диагностики, и для полной картины необходимо учитывать клинические данные пациента.

Научись анализировать ЭКГ за 7 минут!!! (Подробный разбор ЭКГ).

Применение

• Определяет частоту и регулярность сердечных сокращений, включая экстрасистолы (внеочередные сокращения) и аритмии (выпадения отдельных сокращений).
• Позволяет выявить острые и хронические повреждения миокарда, такие как инфаркт и ишемия миокарда.
• Используется для диагностики нарушений обмена электролитов, включая калий, кальций и магний.
• Обнаруживает проблемы с внутрисердечной проводимостью, включая различные виды блокад.
• Применяется как метод скрининга при ишемической болезни сердца, включая нагрузочные тесты.
• Предоставляет информацию о физическом состоянии сердца, например, о гипертрофии левого желудочка.
• Может выявить заболевания, не связанные с сердцем, такие как тромбоэмболия легочной артерии.
• Позволяет удалённо диагностировать острые сердечные патологии, такие как инфаркт и ишемия миокарда, с помощью кардиофона.
• Обязательно используется в процессе диспансеризации.

Параметр ЭКГ	Нормальные значения	Возможные отклонения
ЧСС (уд/мин)	60-100	Брадикардия (<60), Тахикардия (>100)
Интервал PR (мс)	120-200	Удлинение (>200), Укорочение (<120)
Интервал QT (мс)	350-440	Удлинение (>440 у мужчин, >460 у женщин)
Амплитуда R волны	0.5-2.5 мВ	Повышенная или пониженная амплитуда
Сегмент ST	Изолиния	Подъем или спад ST

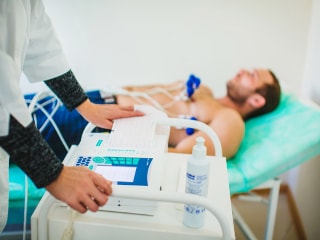

Прибор

Первые электрокардиографы записывали данные на фотоплёнке. Затем появились устройства с чернильными самописцами, а сейчас электрокардиограммы чаще всего фиксируются на термобумаге. Обычно скорость движения бумаги составляет 50 мм/с, но может быть установлена на 12,5 мм/с, 25 мм/с или 100 мм/с. В начале каждой записи фиксируется контрольный милливольт с амплитудой 10 мм/мВ, реже — 20 мм/мВ. Медицинские приборы имеют метрологические характеристики, обеспечивающие воспроизводимость и сопоставимость измерений электрической активности сердца. Современные полностью электронные устройства позволяют сохранять ЭКГ в цифровом формате на компьютере.

Введение в ЭКГ — основы

Электроды

Для определения разности потенциалов на различных участках тела применяются электроды. Недостаточный контакт между кожей и электродами может вызывать помехи, поэтому для улучшения проводимости в местах соприкосновения используется токопроводящий гель. Ранее для этих целей применялись марлевые салфетки, пропитанные солевым раствором.

Фильтры

Современные электрокардиографы используют фильтры сигнала для повышения качества электрокардиограммы. Однако они могут искажать форму сигнала. Низкочастотные фильтры с диапазоном 0,5—1 Гц уменьшают влияние плавающей изолинии, но могут искажать сегмент ST. Режекторный фильтр с частотой 50—60 Гц эффективно устраняет сетевые наводки. Антитреморный фильтр низкой частоты (35 Гц) подавляет артефакты, вызванные мышечной активностью.

Нормальная ЭКГ

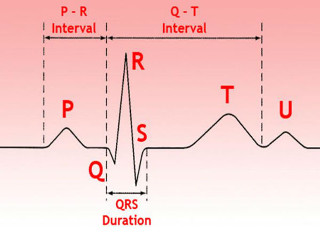

На электрокардиограмме (ЭКГ) выделяют пять основных зубцов: P, Q, R, S и T. В некоторых случаях можно заметить едва выраженную волну U. Зубец P отражает деполяризацию предсердий, а комплекс QRS указывает на деполяризацию желудочков. Сегмент ST и зубец T связаны с реполяризацией миокарда желудочков. Исследователи по-разному трактуют происхождение зубца U. Некоторые считают, что он возникает из реполяризации папиллярных мышц или волокон Пуркинье, другие связывают его с поступлением ионов калия в клетки миокарда во время диастолы.

Реполяризация (Repolarization) — это фаза, в ходе которой восстанавливается исходный потенциал покоя мембраны клетки после прохождения потенциала действия. При электрическом импульсе временно изменяется молекулярная структура мембраны, что позволяет ионам свободно перемещаться через неё. Во время реполяризации ионы возвращаются в обратном направлении, восстанавливая прежний электрический заряд мембраны, и клетка готова к следующей электрической активности.

Отведения

Каждая разность потенциалов в электрокардиографии называется отведением. Отведения I, II и III располагаются на конечностях: I — правая рука (-, красный электрод) и левая рука (+, желтый электрод), II — правая рука (-) и левая нога (+, зеленый электрод), III — левая рука (-) и левая нога (+). Электрод на правой ноге не используется для регистрации, так как его потенциал близок к условному нулю и служит только для заземления пациента.

Также регистрируются усиленные отведения от конечностей: aVR, aVL, aVF. Это однополюсные отведения, которые измеряются относительно усреднённого потенциала всех трех электродов (система Вильсона) или относительно усреднённого потенциала двух других электродов (система Гольдбергера, дающая амплитуду примерно на 50% больше). Из шести сигналов I, II, III, aVR, aVL, aVF только два являются линейно независимыми. Это означает, что, зная сигналы в любых двух отведениях, можно определить сигналы в остальных четырех отведениях с помощью сложения или вычитания.

При однополюсном отведении регистрирующий (или активный) электрод фиксирует разность потенциалов между точкой электрического поля, к которой он подключен, и условным электрическим нулём (например, по системе Вильсона). Однополюсные грудные отведения обозначаются буквой V.

Отведения	Расположение регистрирующего электрода
V1	В 4-м межреберье у правого края грудины
V2	В 4-м межреберье у левого края грудины
V3	На середине расстояния между V2 и V4
V4	В 5-м межреберье по срединно-ключичной линии
V5	На пересечении горизонтального уровня 4-го отведения и передней подмышечной линии
V6	На пересечении горизонтального уровня 4-го отведения и средней подмышечной линии
V7	На пересечении горизонтального уровня 4-го отведения и задней подмышечной линии
V8	На пересечении горизонтального уровня 4-го отведения и срединно-лопаточной линии
V9	На пересечении горизонтального уровня 4-го отведения и паравертебральной линии

В основном используются 6 грудных отведений: от V1 до V6. Отведения V7, V8 и V9 применяются реже в клинической практике, хотя могут предоставить более полную информацию о патологических процессах в задней стенке левого желудочка.

Для выявления и регистрации патологических изменений в «немых» участках миокарда применяются дополнительные отведения, которые не входят в общепринятую систему:

• Дополнительные задние отведения Вилсона располагаются в левую подмышечную область и на задней поверхности левой половины грудной клетки. Эти отведения специфичны для задней стенки левого желудочка.
• Дополнительные высокие грудные отведения Вилсона располагаются на 1—2 межреберья выше стандартной позиции и специфичны для базальных отделов передней стенки левого желудочка.
• Брюшные отведения, предложенные в 1954 году J. Lamber, специфичны для переднеперегородочного отдела левого желудочка, а также нижней и нижнебоковой стенок. В настоящее время практически не используются.
• Отведения по Небу — Гуревичу были предложены в 1938 году немецким учёным W. Nebh. Три электрода формируют равносторонний треугольник, стороны которого соответствуют задней стенке сердца, передней и прилегающей к перегородке. При регистрации ЭКГ в системе отведений по Небу, переключив регистратор в позицию aVL, можно получить дополнительное отведение aVL-Neb, специфичное для заднего инфаркта миокарда.

Правильное понимание нормальных и патологических векторов деполяризации и реполяризации клеток миокарда позволяет извлечь важную клиническую информацию. Правый желудочек имеет небольшую массу, что приводит к незначительным изменениям на ЭКГ и затрудняет диагностику его патологии по сравнению с левым желудочком.

Электрическая ось сердца (ЭОС)

Электрическая ось сердца — это проекция результирующего вектора возбуждения желудочков на фронтальной плоскости, соответствующая оси I стандартного электрокардиографического отведения. Обычно она ориентирована вниз и вправо, с нормальными значениями от 30° до 70°. У высоких людей, людей с избыточной массой тела и детей ось может выходить за эти пределы: вертикальная ось может составлять от 70° до 90°, а горизонтальная — от 0° до 30°. Отклонения от нормальных значений могут указывать на различные патологии, такие как аритмии, блокады или тромбоэмболии, а также на необычное расположение сердца, что встречается крайне редко. Нормальная электрическая ось называется нормограммой, а отклонения влево или вправо обозначаются как левограмма и правограмма соответственно.

Другие методы

Внутрипищеводная электрокардиография

Активный электрод помещается в просвет пищевода. Этот метод позволяет тщательно анализировать электрическую активность предсердий и атриовентрикулярного узла. Он играет важную роль в диагностике некоторых типов сердечных блокад.

Векторкардиография

Фиксируется изменение электрического вектора сердечной деятельности, представленное как проекция объемной фигуры на плоскости отведений.

Прекардиальное картирование

На грудную клетку пациента устанавливаются электроды (чаще всего в формате 6х6), которые передают сигналы для обработки на компьютере. Этот метод используется для оценки объема повреждений миокарда при остром инфаркте. Однако в настоящее время он считается устаревшим.

Пробы с нагрузкой

Велоэргометрия используется для диагностики ишемической болезни сердца.

Холтеровское мониторирование

Синонимом данного термина является суточное мониторирование ЭКГ по Холтеру. На теле пациента, ведущего привычный образ жизни, устанавливается регистрирующее устройство. Оно фиксирует электрокардиографический сигнал с одного, двух, трех или более отведений на протяжении суток или дольше. Кроме того, регистратор может иметь функции мониторинга артериального давления (СМАД). Одновременная запись нескольких параметров является перспективным подходом в диагностике заболеваний сердечно-сосудистой системы.

Следует отметить семидневное мониторирование ЭКГ по Холтеру, которое предоставляет полную информацию о электрической активности сердца. Результаты записи передаются на компьютер и анализируются врачом с использованием специализированного программного обеспечения.

Гастрокардиомониторирование

Совместная запись электрокардиограммы и гастрограммы в течение суток. Методика и оборудование для гастрокардиомониторирования аналогичны тем, что применяются в холтеровском мониторировании. Однако, помимо регистрации ЭКГ по трем отведениям, дополнительно фиксируются показатели кислотности в пищеводе и (или) желудке. Для этого используется рН-зонд, который вводится пациенту через нос. Эта процедура необходима для дифференциальной диагностики заболеваний сердца и желудочно-кишечного тракта.

Электрокардиография высокого разрешения

Метод регистрации электрокардиограммы (ЭКГ) включает анализ высокочастотных и низкоамплитудных потенциалов с амплитудой около 1—10 мкВ. Для этого используются многоразрядные аналого-цифровые преобразователи (АЦП) с разрешением 16—24 бита.

Расшифровка ЭКГ — сложный процесс, который может выполнить только квалифицированный врач-диагност или кардиолог. Эти специалисты анализируют данные, выявляя нарушения и отклонения в работе сердечной мышцы. Методика диагностики активно используется в медицинских учреждениях, и пройти её можно как в поликлиниках, так и в службах скорой помощи.

Электрокардиография — это область науки, посвященная правилам проведения процедуры, методам интерпретации результатов и разъяснению неясных моментов. С развитием интернета расшифровку ЭКГ можно осуществить самостоятельно, обладая необходимыми знаниями.

Специалист проводит расшифровку электрокардиограммы, опираясь на установленные нормы и отклонения. Он оценивает сердечный ритм и частоту сердечных сокращений (ЧСС). В норме ритм должен быть синусовым, а частота — в пределах 60—80 ударов в минуту.

Также рассчитываются интервалы, отражающие длительность сокращений сердца, с использованием специальных формул. Нормальный интервал QT составляет 390—450 мс. Удлинение интервала может свидетельствовать о наличии атеросклероза, ревматизма, миокардита или ишемической болезни сердца (ИБС). Сокращение интервала может указывать на гиперкальциемию. Эти параметры рассчитываются с помощью специализированного программного обеспечения, обеспечивающего точные результаты.

Расположение электрической оси сердца (ЭОС) определяется по высоте зубцов относительно изолинии. Значительные различия в показателях могут указывать на отклонение оси и возможные проблемы с правым или левым желудочком.

Комплекс QRS, отражающий деятельность желудочков, формируется при прохождении электрических импульсов к сердцу. Нормой считается отсутствие дефективного зубца Q и интервал, не превышающий 120 мс. Смещение этого интервала может свидетельствовать о нарушении проводимости, известном как блокада ножек пучка Гиса. При неполной блокаде можно заподозрить гипертрофию правого или левого желудочка в зависимости от расположения линии на ЭКГ. Расшифровка также включает сегменты ST, которые отражают время восстановления мышцы после полной деполяризации. В норме сегменты должны находиться на изолинии, а зубец Т, характеризующий работу обоих желудочков, должен быть ассиметричным, направленным вверх и длиннее комплекса QRS.

Только квалифицированные специалисты могут правильно интерпретировать показатели ЭКГ. Однако опытный фельдшер скорой помощи часто способен быстро распознать распространенные нарушения работы сердца, что крайне важно в экстренных ситуациях.

При анализе и расшифровке ЭКГ учитываются различные характеристики работы сердечной мышцы, обозначаемые цифрами и латинскими буквами:

• PQ — время атриовентрикулярной проводимости, у здорового человека составляет 0,12—0,2 с.
• Р — отражает работу предсердий и может указывать на их гипертрофию. Норма для здорового человека — 0,1 с.
• QRS — желудочковый комплекс, в норме составляет 0,06—0,1 с.
• QT — показатель, который может сигнализировать о ишемии сердца, кислородном голодании, инфаркте и нарушениях ритма. Нормальный показатель не должен превышать 0,45 с.
• RR — промежуток между верхними точками желудочков, показывающий регулярность сокращений сердца и позволяющий подсчитать их частоту.

Кардиограмма сердца: расшифровка и основные диагностируемые заболевания

Расшифровка кардиограммы — длительный процесс, зависящий от множества факторов. Прежде чем анализировать кардиограмму, важно разобраться в отклонениях работы сердечной мышцы.

Мерцание предсердий проявляется в нерегулярных сокращениях сердечной мышцы, которые могут значительно варьироваться. Это состояние возникает, когда импульсы не исходят от синусового узла, как у здорового человека, а формируются другими клетками. Частота сердечных сокращений (ЧСС) колеблется от 350 до 700 ударов в минуту. В результате желудочки не наполняются кровью должным образом, что приводит к кислородному голоданию всех органов.

Фибрилляция предсердий аналогична этому состоянию. Пульс может быть ниже нормы (менее 60 ударов в минуту), в пределах нормы (от 60 до 90 ударов в минуту) или выше нормы. На электрокардиограмме наблюдаются частые и постоянные сокращения предсердий, реже — желудочков (чаще 200 ударов в минуту). Трепетание предсердий часто наблюдается в фазе обострения, но переносится пациентами легче, чем мерцание. Дефекты кровообращения в этом случае менее выражены. Трепетание может возникнуть после хирургических вмешательств или при заболеваниях, таких как сердечная недостаточность или кардиомиопатия. Во время обследования трепетание можно выявить по учащённому ритму сердцебиения, набухшим венам на шее, повышенному потоотделению, общей слабости и одышке.

Расстройства проводимости сердца, известные как блокады, возникают из-за функциональных нарушений и могут быть следствием интоксикаций (например, алкоголем или лекарственными препаратами) и различных заболеваний. Существует несколько типов нарушений, которые можно выявить по результатам кардиограммы.

Синоатриальная блокада характеризуется затруднением выхода импульса из синусового узла. Это приводит к синдрому слабости синусового узла, снижению частоты сокращений и нарушениям в системе кровообращения, что вызывает одышку и общую слабость.

Атриовентрикулярная (AV-блокада) характеризуется задержкой возбуждения в атриовентрикулярном узле дольше установленного времени (0,09 секунды). Существует несколько степеней этой блокировки, которые влияют на количество сокращений и, соответственно, на качество кровотока:

• I степень — каждое сокращение предсердий сопровождается соответствующим количеством сокращений желудочков;
• II степень — часть сокращений предсердий не вызывает сокращений желудочков;
• III степень (абсолютная поперечная блокада) — предсердия и желудочки сокращаются независимо друг от друга, что хорошо видно на кардиограмме.

Дефекты проводимости в желудочках. Электрический импульс от желудочков к сердечным мышцам проходит через стволы пучка Гиса, его ножки и ветви. Блокировка может возникнуть на любом уровне, что сразу отражается на электрокардиограмме. В этом случае возбуждение одного из желудочков замедляется, так как электрический импульс обходит блокировку. Врачи различают полные и неполные блокировки, а также постоянные и временные.

Гипертрофия миокарда также хорошо видна на кардиограмме. Расшифровка показывает утолщение отдельных участков сердечной мышцы и растяжение камер сердца, что происходит при регулярных хронических перегрузках.

Рассмотрим, как расшифровать кардиограмму по изменениям сократительной функции миокарда. Выделяются несколько изменений:

• Синдром ранней реполяризации желудочков. Обычно это состояние считается нормой для профессиональных спортсменов и людей с большой врождённой массой тела. Оно не вызывает клинических проявлений и часто проходит без изменений, что усложняет интерпретацию ЭКГ.
• Различные диффузные расстройства в миокарде. Они указывают на проблемы с питанием миокарда, что может быть следствием дистрофии, воспаления или кардиосклероза. Эти расстройства поддаются лечению и часто связаны с нарушением водно-электролитного баланса, приемом медикаментов и тяжелыми физическими нагрузками.
• Неиндивидуальные изменения ST. Являются явным признаком нарушения снабжения миокарда без выраженного кислородного голодания. Это может происходить из-за дисбаланса гормонов и нарушений электролитного баланса.
• Искажения по зубцу Т, депрессия ST, низкие Т. Так называемая «кошачья спинка» на ЭКГ указывает на состояние ишемии (кислородного голодания миокарда).

Кроме самих расстройств, важно учитывать их локализацию в сердечной мышце. Основной особенностью таких расстройств является их обратимость. Показатели обычно сравниваются с предыдущими исследованиями, чтобы оценить состояние пациента, так как самостоятельная интерпретация ЭКГ затруднена. При подозрении на инфаркт проводятся дополнительные исследования.

Существует три критерия, по которым можно охарактеризовать инфаркт:

• Стадия: острейшая, острая, подострая и рубцовая. Продолжительность может варьироваться от 3 дней до пожизненного состояния.
• Объём: крупноочаговый и мелкоочаговый.
• Локализация.

Какой бы ни был инфаркт, это всегда повод для строгого врачебного контроля без задержек.

Результаты ЭКГ и варианты описания сердечного ритма

Результаты электрокардиограммы позволяют оценить функциональное состояние сердца. Существует множество методов интерпретации сердечного ритма.

Синусовый ритм — наиболее распространённый тип записи на ЭКГ. Если в выводах указана только частота сердечных сокращений (ЧСС), это обычно свидетельствует о хорошем состоянии сердца. Такой ритм указывает на нормальную работу синусового узла и проводящей системы. Появление других типов ритма может указывать на различные отклонения и нарушения. Существуют предсердный, желудочковый и атриовентрикулярный ритмы, которые показывают, какие клетки в определённых отделах сердца задают ритм.

Синусовая аритмия — состояние, часто наблюдаемое у молодых людей и детей. Этот ритм возникает из синусового узла, однако промежутки между сердечными сокращениями могут варьироваться. Обычно это связано с физиологическими изменениями. Синусовую аритмию необходимо контролировать у кардиолога, чтобы избежать серьёзных заболеваний, особенно у людей с предрасположенностью к сердечным недугам или если аритмия вызвана инфекциями и структурными дефектами сердца.

Синусовая брадикардия — состояние, при котором частота сокращений сердечной мышцы составляет около 50 ударов в минуту. У здоровых людей такое явление может наблюдаться во время сна. Также оно может проявляться у спортсменов, у которых ЭКГ-зубцы отличаются от таковых у обычных людей. Постоянная брадикардия может указывать на слабость синусового узла и проявляться редкими сокращениями в любое время суток. Если у пациента возникают паузы в сокращениях, может потребоваться хирургическое вмешательство для установки кардиостимулятора.

Экстрасистолия — нарушение ритма, проявляющееся внеочередными сокращениями, происходящими вне синусового узла. На ЭКГ это сопровождается длинной компенсаторной паузой. Пациенты могут ощущать сердцебиение как нерегулярное, хаотичное, слишком частое или медленное. Иногда возникают паузы в ритме, а также неприятные ощущения за грудиной и чувство тревоги. Обычно такие состояния не приводят к серьёзным осложнениям и не представляют угрозы для жизни.

Синусовая тахикардия — состояние, при котором частота сердечных сокращений превышает 90 ударов в минуту. Она делится на физиологическую и патологическую. Физиологическая тахикардия возникает у здоровых людей под воздействием физических или эмоциональных нагрузок, а также после употребления алкоголя, кофе или энергетиков. В таких случаях состояние временное и быстро проходит. Патологическая тахикардия проявляется периодическими сердцебиениями в состоянии покоя и может быть вызвана повышенной температурой, инфекциями, потерей крови, обезвоживанием, анемией и другими факторами. Врачи лечат основное заболевание, а тахикардию устраняют только при инфаркте или остром коронарном синдроме.

Пароксизмальная тахикардия — состояние, при котором наблюдается учащённое сердцебиение, возникающее в виде приступов, продолжающихся от нескольких минут до нескольких дней. Пульс может достигать 250 ударов в минуту. Существуют желудочковая и наджелудочковая формы этой тахикардии. Основной причиной является нарушение прохождения электрических импульсов в проводящей системе, но данное состояние поддаётся лечению.

Для купирования приступа в домашних условиях можно использовать:

• Задержку дыхания.
• Принудительный кашель.
• Погружение лица в холодную воду.

WPW-синдром — разновидность наджелудочковой тахикардии, при которой дополнительный нервный пучок между предсердиями и желудочками становится причиной приступов. Для устранения этого дефекта может потребоваться хирургическое вмешательство или медикаментозное лечение.

CLC — патология, при которой дополнительный нервный пучок вызывает преждевременное возбуждение желудочков. Обычно этот синдром является врождённым и проявляется приступами учащённого ритма, что хорошо видно на ЭКГ.

Мерцательная аритмия — может проявляться как приступами, так и в постоянной форме. Пациенты ощущают выраженные трепетания предсердий.

ЭКГ здорового человека и признаки изменений

Электрокардиограмма (ЭКГ) здорового человека содержит множество показателей, помогающих оценить состояние его здоровья. ЭКГ сердца играет ключевую роль в выявлении нарушений работы сердечно-сосудистой системы, среди которых наиболее серьезным является инфаркт миокарда. Данные, полученные с электрокардиограммы, позволяют точно диагностировать некротические участки, возникающие при инфаркте, а также определить степень повреждения сердечной мышцы.

Нормативные значения ЭКГ для здоровых людей: мужчины и женщины, дети.

ЭКГ имеет огромное значение для диагностики различных патологий. Инфаркт миокарда считается одним из самых опасных сердечных заболеваний. Только электрокардиограмма может выявить некротические участки, связанные с этим состоянием.

К признакам инфаркта миокарда на ЭКГ относятся:

• зона некроза проявляется изменениями в комплексе Q-R-S, что приводит к образованию глубокого зубца Q;
• зона повреждения характеризуется смещением (подъемом) сегмента S-T, что сглаживает зубец R;
• зона ишемии изменяет амплитуду и делает зубец Т отрицательным.

Электрокардиография также позволяет оценить глубину повреждений сердечной мышцы.

Как расшифровать кардиограмму сердца самостоятельно

Не каждый знает, как расшифровать кардиограмму сердца самостоятельно. Однако, обладая определенными знаниями о показателях, можно интерпретировать ЭКГ и выявить изменения в работе сердца.

Прежде всего, обратите внимание на сердечный ритм. В норме он должен быть синусовым. Любые отклонения могут указывать на аритмии. Изменения синусового ритма и частоты сердечных сокращений могут свидетельствовать о тахикардии (ускорение ритма) или брадикардии (замедление).

Аномальные значения зубцов и интервалов также важны для самостоятельной расшифровки кардиограммы:

1. Удлинение интервала QT может указывать на ишемическую болезнь сердца, ревматические заболевания или склеротические изменения. Укорочение этого интервала говорит о гиперкальцемии.
2. Измененный зубец Q сигнализирует о нарушениях в работе миокарда.
3. Заостренный и увеличенный зубец R свидетельствует о гипертрофии правого желудочка.
4. Расщепленный и расширенный зубец P указывает на гипертрофию левого предсердия.
5. Увеличение интервала PQ и нарушения проводимости импульсов могут наблюдаться при атриовентрикулярной блокаде.
6. Отклонение сегмента R-ST от изолинии помогает диагностировать ишемию миокарда.
7. Подъем сегмента ST над изолинией может свидетельствовать об угрозе острого инфаркта, а его снижение регистрирует ишемию.

Существует еще один способ расшифровки кардиограммы — использование электрокардиографической линейки. Она позволяет анализировать ЭКГ при скорости 25 мм/с или 50 мм/с.

Кардиолинейка состоит из делений (шкал), которые определяют:

• частоту сердечных сокращений (ЧСС);
• интервал QT;
• милливольты;
• изоэлектрические линии;
• длительность интервалов и сегментов.

Этот простой и удобный прибор будет полезен каждому, кто хочет самостоятельно расшифровывать ЭКГ.

Патологии сердечно-сосудистой системы — одна из самых распространенных проблем, затрагивающих людей всех возрастов. Своевременная диагностика и лечение заболеваний системы кровообращения могут значительно снизить риск серьезных заболеваний.

На сегодняшний день электрокардиограмма остается самым эффективным и доступным методом исследования работы сердца.

Основные правила

При анализе результатов обследования пациента врачи обращают внимание на различные элементы ЭКГ, такие как: существуют четкие нормы для каждой линии на графике ЭКГ. Даже незначительное отклонение от этих норм может указывать на проблемы в функционировании сердца.

Анализ кардиограммы

Электрокардиограмма подвергается математическому анализу, что позволяет врачу оценить параметры работы сердечной мышцы и её проводящей системы. К ним относятся ритм сердца, частота сердечных сокращений, водитель ритма, проводимость и электрическая ось сердца. В настоящее время для исследования этих показателей применяются высокоточные электрокардиографы.

Синусовый ритм сердца

Данный параметр показывает ритмичность сердечных сокращений, возникающих под воздействием синусового узла в нормальных условиях. Он отражает согласованность работы всех частей сердца и последовательность сокращения и расслабления сердечной мышцы.

Ритм легко определить по самым высоким пикам R: если расстояние между ними остается одинаковым на протяжении всей записи или варьируется не более чем на 10%, это свидетельствует об отсутствии аритмии у пациента.

Частоту сердечных сокращений можно определить не только по пульсу, но и с помощью ЭКГ. Для этого важно знать скорость записи ЭКГ (обычно 25, 50 или 100 мм/с) и расстояние между самыми высокими пиками (от одной вершины до другой).

Умножив продолжительность записи одного миллиметра на длину интервала R-R, можно вычислить частоту сердечных сокращений. В норме этот показатель составляет от 60 до 80 ударов в минуту.

Источник возбуждения

Автономная нервная система сердца организована так, что сокращения зависят от скопления нервных клеток в определенной области органа. Обычно это синусовый узел, от которого импульсы распространяются по всей нервной системе сердца.

В некоторых случаях функцию главного ритмообразователя могут выполнять другие узлы, такие как предсердный, желудочковый или атриовентрикулярный. Это можно определить, исследуя зубец P — едва заметный элемент, расположенный чуть выше изолинии.

Что такое постмиокардический кардиосклероз и какие риски он несет? Возможно ли быстро и эффективно его вылечить? Находитесь ли вы в группе риска? Узнайте все подробности!

Причины возникновения кардиосклероза сердца и основные факторы риска будут подробно рассмотрены в следующей статье.

Подробную информацию о симптомах кардиосклероза сердца вы можете найти здесь.

Проводимость

Этот критерий иллюстрирует процесс передачи импульсов. В нормальных условиях импульсы последовательно передаются от одного водителя ритма к следующему, сохраняя установленный порядок.

Электрическая ось

Показатель, основанный на процессе возбуждения желудочков. Математический анализ зубцов Q, R, S в отведениях I и III позволяет вычислить результирующий вектор их возбуждения. Это важно для оценки работы ветвей пучка Гиса. Угол наклона оси сердца, полученный в результате анализа, интерпретируется следующим образом: 50-70° считается нормой, 70-90° указывает на отклонение вправо, а 50-0° — на отклонение влево.

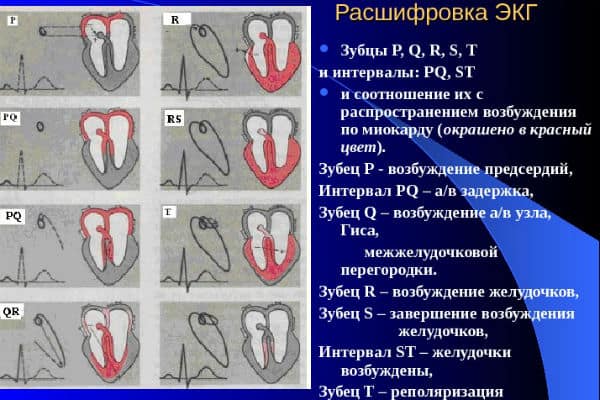

Зубцы, сегменты и интервалы

Зубцы – это элементы ЭКГ, расположенные выше изолинии. Их функции следующие:

• P – показывает сокращение и расслабление предсердий.
• Q, S – демонстрируют возбуждение межжелудочковой перегородки.
• R – указывает на возбуждение желудочков.
• T – отражает расслабление желудочков.

Интервалы – это участки ЭКГ на уровне изолинии.

• PQ – показывает время передачи импульса от предсердий к желудочкам.

Сегменты – это участки ЭКГ, включающие интервал и зубец.

• QRST – обозначает продолжительность сокращения желудочков.
• ST – указывает на время полного возбуждения желудочков.
• TP – отражает период электрической диастолы сердца.

Норма у мужчин и женщин

В таблице ниже приведены нормы показателей ЭКГ сердца и их расшифровка для взрослых:

Здоровые детские результаты

Интерпретация результатов ЭКГ у детей и их нормы приведены в следующей таблице:

Опасные диагнозы

Какие угрожающие жизни состояния можно выявить при анализе ЭКГ?

Экстрасистолия

Данное явление выражается в нарушении сердечного ритма. Человек может ощущать кратковременное учащение сердечных сокращений, за которым следует пауза. Это связано с активацией дополнительных ритмопроводящих структур, которые, наряду с синусовым узлом, генерируют дополнительные импульсы, вызывая внеплановое сокращение.

Аритмия

Аритмия отличается изменением частоты синусового ритма, когда импульсы приходят с разной скоростью. Только 30% таких аритмий требуют медицинского вмешательства, так как могут привести к более серьезным заболеваниям. В остальных случаях это может быть следствием физической нагрузки, колебаний гормонального уровня или перенесенной лихорадки и не представляет опасности для здоровья.

Брадикардия

Это состояние возникает из-за ослабления синусового узла, который не способен генерировать импульсы с нужной частотой. В результате наблюдается замедление сердечного ритма, который может снижаться до 30-45 ударов в минуту.

Тахикардия

Противоположное состояние проявляется увеличением частоты сердечных сокращений свыше 90 ударов в минуту. Временная тахикардия может возникать из-за интенсивных физических нагрузок, эмоционального стресса или заболеваний с повышением температуры.

Нарушение проводимости

Помимо синусового узла, существуют и другие водители ритма второго и третьего порядка. В норме они получают импульсы от водителя ритма первого порядка. Если их активность снижается, у человека могут возникать слабость и головокружение, что связано с ухудшением сердечной деятельности. Также может наблюдаться снижение артериального давления, так как желудочки сокращаются реже или с нарушениями ритма.

Почему могут быть различия в показателях

В некоторых случаях повторный анализ ЭКГ может показать расхождения с предыдущими результатами. Какие могут быть причины этого?

• Время суток. Рекомендуется проводить ЭКГ утром или днём, когда организм ещё не подвергся стрессовым факторам.
• Физические нагрузки. Пациент должен находиться в спокойном состоянии во время записи ЭКГ. Выброс гормонов может увеличить частоту сердечных сокращений и исказить результаты. Также перед исследованием не следует заниматься тяжёлой физической активностью.
• Приём пищи. Процессы пищеварения могут влиять на кровообращение, а алкоголь, табак и кофеин могут сказаться на частоте сердечных сокращений и артериальном давлении.
• Электроды. Неправильное размещение или смещение электродов могут значительно изменить результаты. Важно оставаться неподвижным во время записи и предварительно очищать кожу в местах наложения электродов (использование кремов и других средств для кожи перед исследованием крайне нежелательно).
• Фоновый шум. Иногда на работу электрокардиографа могут влиять посторонние устройства.

Узнайте всё о восстановлении после инфаркта: как вести себя, что употреблять в пищу и какие методы лечения помогут поддержать здоровье сердца. Как обстоят дела с получением группы инвалидности после инфаркта и какие перспективы в плане трудовой деятельности? Мы расскажем об этом в нашем обзоре. Редкий, но серьёзный инфаркт миокарда задней стенки левого желудочка — что это такое и какие риски он несёт?

Дополнительные методики обследования

Холтер

Метод долговременного мониторинга сердечной деятельности стал возможен благодаря портативному магнитофону, который записывает данные на магнитную ленту. Этот подход особенно эффективен для изучения периодически возникающих заболеваний, их частоты и времени возникновения.

Беговая дорожка

В отличие от стандартной ЭКГ, проводимой в состоянии покоя, этот метод основывается на анализе данных, полученных после физической активности. Он чаще всего используется для оценки риска заболеваний, которые могут не проявляться на обычной ЭКГ, а также при разработке реабилитационных программ для пациентов, перенесших инфаркт.

Фонокардиография

Позволяет изучать звуки и ритмы сердца. Длительность, частота и время появления звуков соотносятся с этапами сердечной деятельности. Это помогает оценить работу клапанов и риски эндокардита и ревмокардита. Стандартная электрокардиограмма — это графическое отображение работы всех частей сердца. На ее точность могут влиять различные факторы, поэтому важно следовать рекомендациям врача. Исследование позволяет выявить большинство заболеваний сердечно-сосудистой системы, но для точного диагноза могут потребоваться дополнительные исследования. В завершение предлагаем ознакомиться с видео-курсом по расшифровке «ЭКГ под силу каждому».

Урок 1. Видеокурс "ЭКГ под силу каждому".

Частые вопросы

Какие основные шаги нужно выполнить для расшифровки электрокардиограммы сердца?

Для интерпретации электрокардиограммы необходимо тщательно проанализировать каждое из 12 отведений. Важно обратить внимание на частоту сердечных сокращений, амплитуду и форму зубцов, а также выявить аритмии и другие аномалии.

Какие показатели следует учитывать при расшифровке электрокардиограммы?

При анализе электрокардиограммы важно обратить внимание на продолжительность интервалов, амплитуду и форму зубцов, наличие сегментов ST и T-волн, а также провести общую оценку состояния сердечной мышцы.

Какие возможные патологии могут быть выявлены при расшифровке электрокардиограммы?

Анализ электрокардиограммы позволяет выявить различные отклонения, такие как ишемия, аритмии, нарушения проводимости, гипертрофия желудочков и предсердий, воспалительные процессы и другие сердечные заболевания.

Полезные советы

СОВЕТ №1

Ознакомьтесь с основными компонентами электрокардиограммы (ЭКГ): P-волной, QRS-комплексом, T-волной, а также интервалами и сегментами. Понимание этих элементов поможет вам точнее анализировать полученные данные.

СОВЕТ №2

Обратитесь к специализированным ресурсам: интернет-курсам, учебным пособиям или видеоматериалам, чтобы освоить методику расшифровки электрокардиограмм. Это поможет вам улучшить навыки и повысить уверенность в анализе данных.

СОВЕТ №3

Анализируйте реальные ЭКГ-записи под руководством квалифицированного эксперта. Это поможет вам применить полученные знания на практике и улучшить навыки расшифровки.

Основные ошибки при интерпретации ЭКГ

Интерпретация электрокардиограммы (ЭКГ) – это сложный процесс, который требует глубоких знаний анатомии сердца, физиологии и электрофизиологии. Ошибки в интерпретации могут привести к неправильной диагностике и, как следствие, к неэффективному лечению. Рассмотрим основные ошибки, которые могут возникнуть при анализе ЭКГ.

1. Неправильная установка электродов. Одной из самых распространенных ошибок является неправильное размещение электродов. Это может привести к искажению результатов и неверной интерпретации. Например, если электроды, отвечающие за регистрацию определенных отведений, установлены неправильно, это может создать ложные признаки ишемии или других заболеваний.

2. Игнорирование артефактов. Артефакты – это помехи, которые могут возникать из-за движения пациента, плохого контакта электродов с кожей или электрических помех. Неопытный специалист может принять артефакты за патологические изменения, что приведет к ошибочной интерпретации ЭКГ.

3. Неправильная оценка интервалов. Важно правильно измерять интервалы на ЭКГ, такие как PR, QRS и QT. Неправильная оценка этих интервалов может привести к неправильной диагностике различных аритмий или блокад. Например, удлинение QT-интервала может указывать на риск развития опасных аритмий, и его игнорирование может иметь серьезные последствия.

4. Недостаточная оценка клинической картины. ЭКГ следует интерпретировать в контексте клинической ситуации пациента. Необходимо учитывать симптомы, анамнез и другие диагностические данные. Например, наличие болей в груди в сочетании с изменениями на ЭКГ может указывать на острый коронарный синдром, в то время как изолированные изменения на ЭКГ без клинических проявлений могут быть менее значительными.

5. Ошибки в интерпретации сегментов ST. Изменения в сегменте ST могут указывать на ишемию или инфаркт миокарда. Однако не всегда изменения в этом сегменте являются патологическими. Например, у спортсменов могут наблюдаться физиологические изменения, которые не требуют вмешательства. Неправильная интерпретация может привести к ненужным обследованиям или лечению.

6. Пренебрежение индивидуальными особенностями пациента. Каждый пациент уникален, и его ЭКГ может иметь свои особенности. Например, у пожилых людей могут быть изменения, связанные с возрастом, которые не являются патологическими. Необходимо учитывать возраст, пол, наличие сопутствующих заболеваний и другие факторы при интерпретации ЭКГ.

Избежать этих ошибок можно, если следовать четким алгоритмам интерпретации ЭКГ, постоянно повышать свою квалификацию и учитывать все аспекты клинической картины пациента. Правильная интерпретация ЭКГ – это ключ к успешной диагностике и лечению сердечно-сосудистых заболеваний.

Роль врача в расшифровке ЭКГ

Расшифровка электрокардиограммы (ЭКГ) – это сложный процесс, требующий глубоких знаний анатомии, физиологии и патологии сердечно-сосудистой системы. В этом процессе важную роль играет врач, который не только интерпретирует результаты исследования, но и учитывает клиническую картину пациента.

Во-первых, врач должен иметь возможность правильно установить показания для проведения ЭКГ. Это может быть связано с различными симптомами, такими как боли в груди, одышка, учащенное сердцебиение или обмороки. Правильная интерпретация ЭКГ начинается с тщательного сбора анамнеза и физикального обследования пациента.

Во-вторых, врач должен быть знаком с нормальными значениями ЭКГ и различными вариантами ее патологии. ЭКГ состоит из различных волн и сегментов, таких как P, QRS и T, и каждый из них имеет свое значение. Например, волна P отражает деполяризацию предсердий, комплекс QRS – деполяризацию желудочков, а волна T – реполяризацию желудочков. Врач должен уметь распознавать отклонения от нормы, такие как увеличение амплитуды волн, изменения интервалов и сегментов, что может указывать на различные заболевания сердца, такие как ишемическая болезнь, аритмии или гипертрофия миокарда.

Кроме того, врач должен учитывать влияние различных факторов на результаты ЭКГ. Это могут быть электролитные нарушения, прием лекарств, физическая активность и даже эмоциональное состояние пациента. Например, некоторые препараты могут вызывать удлинение интервала QT, что может привести к серьезным аритмиям.

Также важным аспектом является сравнение текущей ЭКГ с предыдущими записями. Это позволяет врачу выявить динамику изменений в сердечной деятельности пациента, что может быть критически важным для диагностики и выбора тактики лечения.

Наконец, врач должен уметь донести результаты расшифровки ЭКГ до пациента и других специалистов. Это включает в себя объяснение значимости найденных изменений, возможных последствий и необходимых дальнейших действий, таких как дополнительные исследования или изменения в лечении.

Таким образом, роль врача в расшифровке ЭКГ не ограничивается лишь интерпретацией графиков. Это комплексный процесс, требующий знаний, опыта и умения работать с пациентами, что в конечном итоге влияет на качество медицинской помощи и здоровье пациентов.

Будущее электрокардиографии

Электрокардиография (ЭКГ) является одним из наиболее важных инструментов в кардиологии, позволяющим врачам оценивать электрическую активность сердца. Однако, с развитием технологий, будущее электрокардиографии обещает быть еще более захватывающим и многообещающим. В последние годы наблюдается значительный прогресс в области мобильных технологий, искусственного интеллекта и телемедицины, что открывает новые горизонты для диагностики и мониторинга сердечно-сосудистых заболеваний.

Одним из ключевых направлений является интеграция ЭКГ с мобильными устройствами. Современные смартфоны и носимые устройства, такие как смарт-часы, уже способны проводить ЭКГ в домашних условиях. Это позволяет пациентам самостоятельно следить за состоянием своего сердца и передавать данные врачу в реальном времени. Такие технологии не только повышают доступность медицинской помощи, но и способствуют более раннему выявлению потенциальных проблем.

Искусственный интеллект (ИИ) также играет важную роль в будущем электрокардиографии. Алгоритмы машинного обучения могут анализировать большие объемы данных ЭКГ, выявляя паттерны и аномалии, которые могут быть неочевидны для человеческого глаза. Это может значительно повысить точность диагностики и снизить вероятность ошибок. Более того, ИИ может помочь в разработке персонализированных планов лечения, основываясь на индивидуальных характеристиках пациента.

Телемедицина становится еще одним важным аспектом будущего ЭКГ. Возможность удаленного мониторинга состояния сердца позволяет врачам следить за пациентами, находящимися на расстоянии, что особенно актуально для людей, живущих в отдаленных или сельских районах. Это не только улучшает качество медицинского обслуживания, но и снижает нагрузку на медицинские учреждения.

Кроме того, исследуются новые методы визуализации и анализа ЭКГ, такие как трехмерная электрокардиография и использование биосенсоров. Эти технологии могут предоставить более полное представление о состоянии сердца и его электрической активности, что в свою очередь может привести к более эффективным методам лечения.

В заключение, будущее электрокардиографии выглядит многообещающим благодаря внедрению новых технологий и методов. Интеграция мобильных устройств, искусственного интеллекта и телемедицины открывает новые возможности для диагностики и лечения сердечно-сосудистых заболеваний, что в конечном итоге может привести к улучшению здоровья и качества жизни пациентов.
